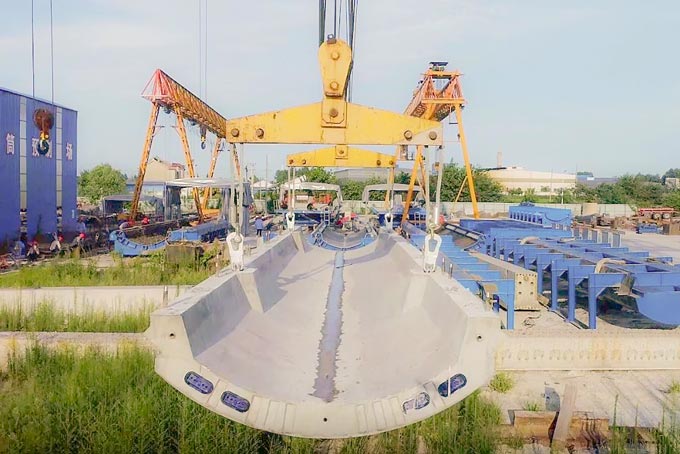

預制混凝土塔架管片(以下簡稱“混塔管片”)由鋼材和混凝土共同構成，采用模塊化設計、通用化單元，具有生產效率高、結構剛度大、安全性和經濟性好、高度不易受限等技術特點。

鋼混塔筒運用了鋼筋和混凝土兩種材料，兼具兩者的優勢，即剛度、強度大，穩定性好，承載能力強，耐腐蝕，使用時間更長且維護修理方便。相較于傳統的柔性塔筒，鋼結構塔筒更具優勢，其綜合成本低，在低風速區鋼混塔筒可以建造更高的輪轂高度，制作高度更自由，其較好的穩定性不會過分依賴由于頻率降低所采取的各種保護策略，因此，鋼混塔筒有著非常廣闊的發展前景及市場發展?jié)摿Α＝鼛啄辏�關于鋼混塔筒的研究還在繼續，各類研究正突破瓶頸，做出各類嘗試，以期達到更好的使用效果。在“雙碳”目標的大時代背景下，鋼混塔筒將會實現合作共贏，技術不斷提升，成本大幅下降。

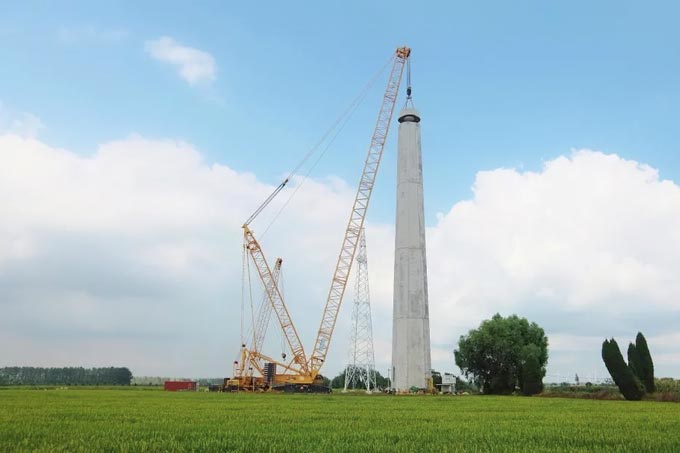

風力發電機組鋼混塔筒的安裝工藝

拼裝→灌漿→內附件安裝→整段吊裝→張拉→鋼塔及主機安裝

混合塔架一般由圓形中空風機基礎、杯口段、混凝土塔筒拼裝而成，其中，上部預制混凝土塔筒的組裝、拼接控制的垂直度、同心度、水平度要求嚴格，預制混凝土塔筒之間的連接縫需進行坐漿固定、密封，混凝土塔筒吊裝完成后需采用豎向預應力后張法進行張拉固定。

鋼混塔筒可支持風電機組使其達到最佳高度，并且可以提高機組整體穩定性和安全性。

現階段鋼混塔筒設計生成工藝

1)混塔管片二分體立式生產工藝具有單塊構件體積大、構件尺寸偏差大和構件底部容易出現因混凝土漏振而疏松的質量問題，同時具有生產空間受限、生產效率低和運輸不便等缺點。

2)混塔管片四分體立式生產工藝雖然解決了生產空間受限、運輸不便等問題，但是仍然存在生產效率低、構件尺寸偏差大和構件底部容易出現因混凝土漏振而疏松的質量問題。

瑪納公司鋼混塔筒介紹

風電混塔模具分為立式澆筑和臥式澆筑 模具類型：有90度、120度、180度、360度整圓等角度;拆模方式：螺絲拆卸、外模推拉。裝配式風電混塔模具可分成：臥式澆筑風電塔筒模具、立式澆筑風電塔筒模具、多片拼裝式風電塔筒圓角模具、管片拼裝式風電塔筒模具。具體方案根據甲方需求。

①可定制設計多種形式模具：弧形、平板、C型等

②操作方便，加工精度高，設備有專用密封結構。

大型模具可選配液壓系統、震動系統等
